DESAIN INFORMASI TERSTRUKTUR

DAN BERBASIS OBJEK

       Dalam perancangan sistem ini penulis menggunakan metode Object Oriented Analysis and Design, dengan aktifitas yang berfokus pada pengembangan model dengan menggunakan bahasa Unified Model Language sebagai perangkat perancangan sistem terdiri dari use case, activity dan class diagram. Menurut Booch (2011) “UML adalah bahasa standar untuk membuat rancangan software, UML biasanya digunakan untuk membangun dokumen dari software-intensive system”. UML merupakan bahasa standar yang sering kali dipakai untuk menjelaskan proses analisa dan desain sistem berorientasi objek. Pada tahan analisa, UML sendiri mengembangkan model dari aplikasi yang ada di dunia nyata dengan memperlihatkan komponen-komponen penting yang bisa dijadikan prototipe. Pada tahap perancangan adalah bagaimana hasil analisa orientasi aplikasi direalisasikan pada lingkungan implementasi. Menurut Nugroho (2010), “UML adalah bahasa pemodelan untuk sistem untuk sistem berparadigma objek”.

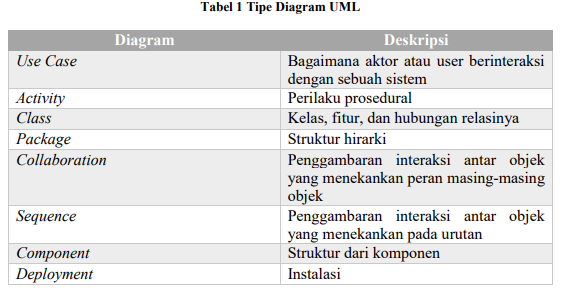

UML sendiri menyediakan diagram-diagram yang dapat membantu mendefinisikan dan membagi sebuah aplikasi. Diagram-diagram tersebut dijelaskan seperti pada tabel 1 di bawah ini.

ANALISA DAN PERANCANGAN SISTEM

Use Case Diagram

Use case diagram digunakan untuk menggambarkan atau menjelaskan secara ringkas siapa (aktor) yang menggunakan sistem dan apa saja yang bisa dilakukannya (aktor). Menurut Whitten dan Bentley (2009) “Use case diagram adalah sebuah diagram yang mendeskripsikan interaksi antara sistem dengan bagian eksternal dari sistem serta dengan pengguna”. Untuk memudahkan menjelaskan apa yang ada di dalam use case diagram, penulis menyiapkan tabel penjelasan mengenai apa-apa saja yang adanya, seperti pada tabel 2 berikut ini.

Simbol use case diagram pada tabel diatas akan dijelaskan sebagai berikut :

Activity Diagram Activity diagram adalah diagram yang menggambarkan aliran kerja, aktivitas dari sebuah sistem atau aktor atau proses bisnis. Menurut beberapa ahli, activity diagram adalah penjabaran detail dari proses use case diagram. Tabel 3 berikut ini akan menjelaskan simbolsimbol apa saja yang terdapat pada activity diagram.

Class diagram adalah model yang menggambarkan struktur dan deskripsi di dalam kelas itu sendiri serta hubungan antara kelas dan kelas lain, mirip dengan diagram ER pada pemograman terstruktur dengan bedanya pada diagram ER tidak terdapat metode dan operasi tapi hanya ada atribut, sedangkan class diagram terdiri dari nama kelas, atribut dan metode, pada tabel di bawah ini merupakan beberapa contoh simbol di dalam class diagram
